RGB Y RGBO

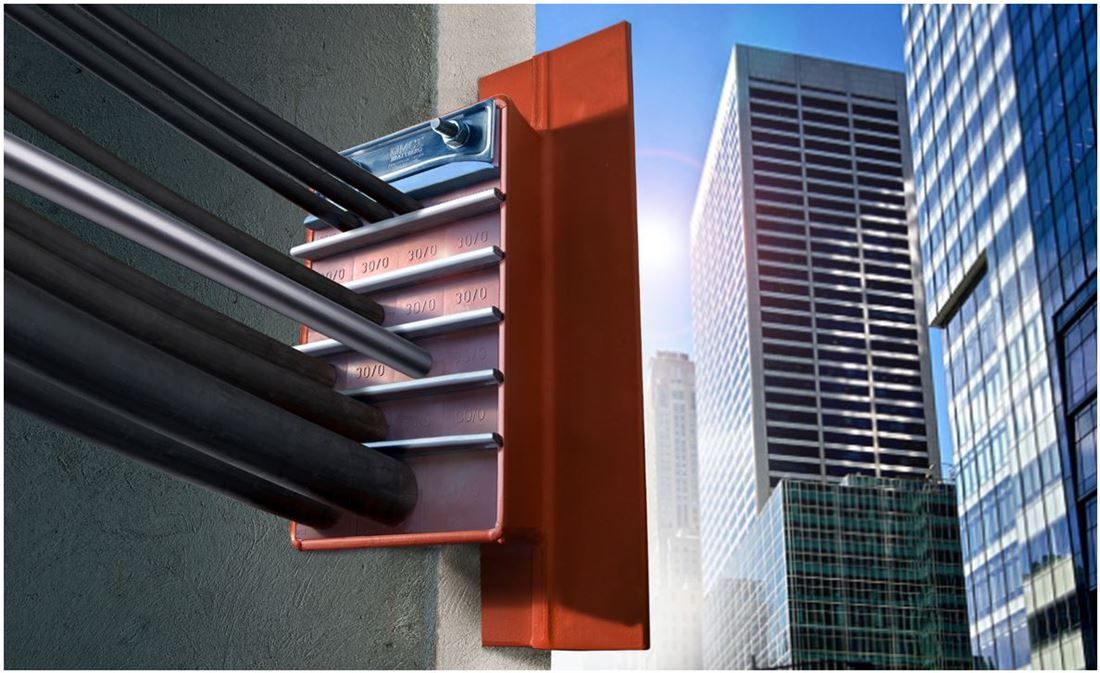

El tipo de marco RGB está fundido en una pared o piso de concreto. Se fabrica a partir de una barra angular de 60x60x6 mm

Los marcos RGBO son del mismo tipo que los marcos RGB pero con uno de los extremos extraíbles que permite la instalación donde ya se han tirado los cables.

RGG Y RGGO

El  tipo de marco RGG se atornilla a una pared o piso de concreto o una pared de tablero de yeso. Se fabrica a partir de una barra angular de 60x60x6 mm.

Los  marcos RGGO son del mismo tipo que los marcos RGG pero con uno de los extremos extraíbles que permite la instalación donde los cables ya se han tirado.

BLOQUES PASACABLES

Los bloques de inserción de MCT Brattberg están fabricados con Lycron, un polímero sintético que fue desarrollado para resistir incendios, explosiones, variaciones de temperatura, envejecimiento, radiación y roedores. Los bloques están moldeados por inyección dando componentes de precisión a un alto grado de precisión. Los bloques estándar están disponibles para diámetros de cable de 3,5 a 110 mm. Se pueden suministrar otras dimensiones a pedido.

PLACA DE SEPARACIÓN

Para ser colocado entre cada fila de bloques. Stayplates hace que la instalación sea simple, aumenta la estabilidad y ancla los bloques dentro del marco. Las placas de suspensión están disponibles en acero dulce galvanizado, acero inoxidable o aluminio.

STG-ENDPACKING

Instalado entre la placa de compresión y la parte superior del marco, completando el sello. Fabricado en Lycron con herrajes de acero dulce galvanizado o acero inoxidable.

PLACA DE COMPRESIÓN

Insertado encima de la fila superior de bloques. Está equipado con un perno telescópico especial que se aprieta para comprimir el sistema permitiendo la instalación del empaque final STG. Fabricado en GRP, poliéster reforzado con fibra de vidrio.

PTG-PRESSWEDGE

Se utiliza como alternativa a la placa de compresión y STG Endpacking también se puede colocar en cualquier parte del marco. Comprime el sistema y completa el sello. Fabricado en Lycron con herrajes de acero dulce galvanizado o acero inoxidable.

Disponible para zócalo HEX de 13 mm o ALLEN KEY de 6 mm.

LUBRICANTE

El lubricante MCT Brattberg consiste en sebo puro de res. Se utiliza para mejorar la estanqueidad al agua y al gas del sistema y se aplicará en todas las superficies de sellado de las piezas Lycron cuando existan tales demandas.
30g / 25ml

TABLA DE PESO

Marcos estándar en cuatro tamaños diferentes : 2, 4, 6 y 8 que marcan diferentes alturas. Todos tienen el mismo ancho.

TUBOS DE TRÁNSITO

MÚLTIPLES MARCOS Y COMBINACIONES

MARCOS MÚLTIPLES HORIZONTALES

Los marcos horizontales múltiples se describen enumerando el tipo y tamaño de marco x el número deseado de aberturas horizontales.

MARCOS MÚLTIPLES VERTICALES

Los marcos verticales múltiples se describen enumerando el tipo de marco y el tamaño inferior + los siguientes tamaños anteriores.

MARCOS MÚLTIPLES VERTICALES Y HORIZONTALES

Los marcos múltiples verticales y horizontales se describen enumerando el tipo de marco y el tamaño inferior + los siguientes tamaños por encima de x el número deseado de aberturas.

NOTA !

Todas las designaciones de cuadros múltiples deben ir precedidas por el tipo de cuadro.

MARCOS MÚLTIPLES HORIZONTALES Los marcos horizontales múltiples se describen enumerando el tipo y tamaño de marco  x el número deseado de aberturas horizontales.
MARCOS MÚLTIPLES VERTICALES Los marcos verticales múltiples se describen enumerando el tipo de marco y el tamaño inferior + los siguientes tamaños anteriores.
MARCOS MÚLTIPLES VERTICALES Y HORIZONTALES Los marcos múltiples verticales y horizontales se describen enumerando el tipo de marco y el tamaño inferior + los siguientes tamaños por encima de x el número deseado de aberturas.
ANCHO EXTRA PEQUEÑO

Todas las medidas en milímetros.
