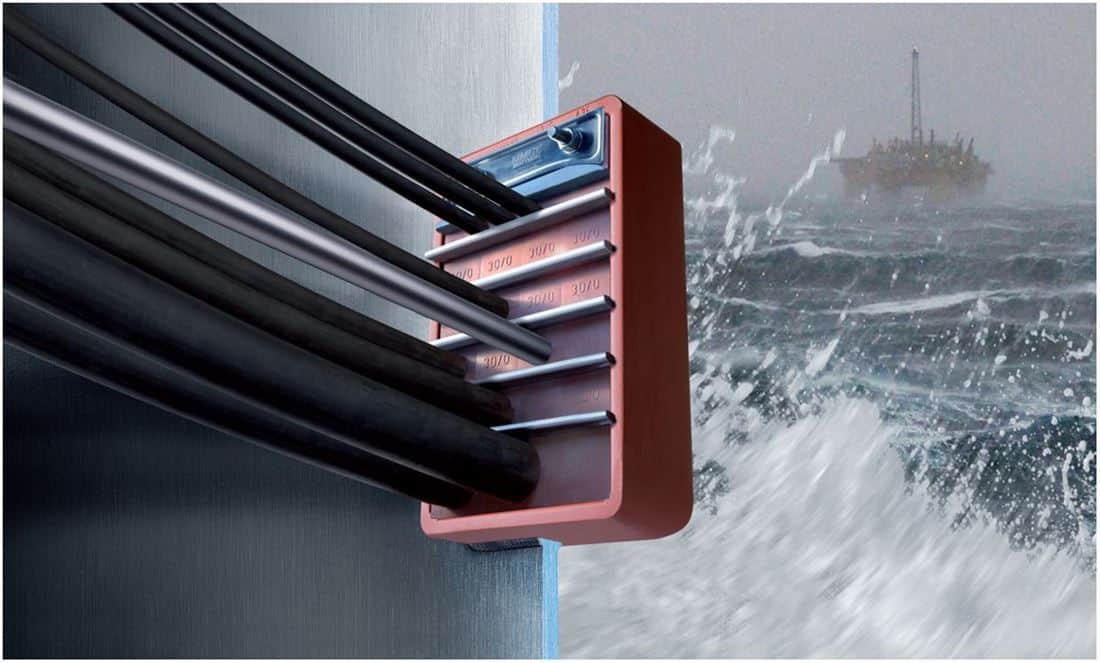

ESTOS TRÁNSITOS DE CABLES Y TUBERÍAS SE UTILIZAN EN ENTORNOS MARÍTIMOS Y EN ALTA MAR DE ALTO RIESGO PARA MINIMIZAR EL PELIGRO AL EVITAR LA PROPAGACIÓN DE INCENDIOS, AGUA, GAS, PRODUCTOS QUÍMICOS Y OTRAS SUSTANCIAS PELIGROSAS.
El sistema consta de un marco, bloques de goma y una unidad de compresión. El marco está soldado o atornillado a una estructura marina y embalado con bloques de goma adecuados para cada dimensión de cable y tubería. La unidad de compresión se inserta para comprimir los bloques de goma contra cables y tuberías para establecer un sellado hermético.
VISIÓN GENERAL
RGS Y RGSO
RGS es el marco estándar para aplicaciones marinas. Se fabrica a partir de barras planas de 60×10 mm. Se pueden usar en marcos múltiples verticales y / u horizontales. Está soldado en un agujero precortado en la plataforma o mamparo. RGS se produce en acero, acero inoxidable o aluminio.
Para instalaciones donde los cables ya están en su lugar, especifique RGSO, que tiene un extremo extraíble.
RGSF Y RGSFB
RGSF tiene una brida que permite soldar el marco en un agujero que es ligeramente más grande que el marco. La brida es de 60×10 mm .
Para instalaciones donde los cables ya están en su lugar, especifique RGSFO que tiene un extremo extraíble.
RGSFB es para atornillar. Los marcos atornillados se pueden usar en áreas donde la soldadura está prohibida, o cuando el nivel de tensión inducido por la soldadura es inaceptable. Los bastidores RGSFB se suministran en kits, completos con agujeros perforados, pernos, tuercas, arandelas y una junta o compuesto de sellado.
Para instalaciones donde los cables ya están en su lugar, especifique RGSFBO que tiene un extremo extraíble.
RGSC
RGSC es un marco con esquinas redondeadas, lo que reduce el riesgo de formación de grietas en cubiertas y mamparos que están sujetos a cargas pesadas . Se encuentran disponibles bloques de esquina especiales y empaquetaduras STG con esquinas redondeadas.
RGSK Y RGSBTB
RGSK es un marco extendido recomendado si la acumulación de agua en la cara de tránsito hace que sea necesario instalar bloques de embalaje a cierta distancia de la plataforma o mamparo. El marco tiene una profundidad de 120 mm y se puede instalar como marcos múltiples.
RGSbtb es un marco doble que se empaqueta desde ambos lados, las instalaciones con este marco se pueden probar a presión desde el espacio entre las unidades de bloque de paquete. También se ajustan a la clasificación de jet-fire. RGSbtb se puede utilizar para proteger los cables de altas presiones de agua, incendios y tratamientos electromagnéticos con nuestro sistema EMC. El marco tiene una profundidad de 200 mm y se puede instalar como marcos múltiples.
RGSR
RGSR se utiliza en cubiertas y mamparos que están sujetos a altos niveles de tensión. Los extremos redondeados adicionales evitan el agrietamiento por tensión. El radio de los extremos es de 70 mm. RGSR se puede usar en múltiples cuadros. Para tablas de peso y detalles de instalación, individualmente o en múltiples marcos, comuníquese con MCT Brattberg.
BLOQUES PASACABLES
Los bloques de inserción de MCT Brattberg están fabricados con Lycron, un polímero sintético que fue desarrollado para resistir incendios, explosiones, variaciones de temperatura, envejecimiento, radiación y roedores. Los bloques están moldeados por inyección dando componentes de precisión a un alto grado de precisión. Los bloques estándar están disponibles para diámetros de cable de 3,5 a 110 mm. Se pueden suministrar otras dimensiones a pedido.
PLACA DE SEPARACION
Para ser colocado entre cada fila de bloques. Stayplates hace que la instalación sea simple, aumenta la estabilidad y ancla los bloques dentro del marco. Las placas de suspensión están disponibles en acero dulce galvanizado, acero inoxidable o aluminio.
STG-ENDPACKING
Instalado entre la placa de compresión y la parte superior del marco, completando el sello. Fabricado en Lycron con herrajes de acero dulce galvanizado o acero inoxidable.
PLACA DE COMPRESIÓN
Insertado encima de la fila superior de bloques. Está equipado con un perno telescópico especial que se aprieta para comprimir el sistema permitiendo la instalación del empaque final STG. Fabricado en GRP, poliéster reforzado con fibra de vidrio.
PTG-PRESSWEDGE
Se utiliza como alternativa a la placa de compresión y STG Endpacking también se puede colocar en cualquier parte del marco. Comprime el sistema y completa el sello. Fabricado en Lycron con herrajes de acero dulce galvanizado o acero inoxidable.
Disponible para zócalo HEX de 13 mm o ALLEN KEY de 6 mm.
LUBRICANTE
El lubricante MCT Brattberg consiste en sebo puro de res. Se utiliza para mejorar la estanqueidad al agua y al gas del sistema y se aplicará en todas las superficies de sellado de las piezas Lycron cuando existan tales demandas.
30g / 25ml
ESPECIFICACIONES TÉCNICAS
SISTEMA RGS
El marco estándar está hecho de barras de acero planas de 60×10 mm, en acero dulce, acero inoxidable o aluminio. Los marcos de acero dulce se suministran con dos tipos de acabado superficial, imprimación o galvanizado. El ancho interno es siempre 120.5 ± 0.5. La altura estándar varía con los tamaños: numerados 2, 4, 6 u 8, que dan alturas de 100, 159, 218 y 276 respectivamente. Todos los marcos se pueden fabricar en combinaciones.
RGS
TABLA DE PESO
Los marcos estándar vienen en cuatro tamaños: 2, 4, 6 y 8. Todos tienen el mismo ancho. Las diferencias de altura se muestran a continuación.
El material tiene 10 mm de espesor.
RGSF Y RGSFB
TABLA DE PESO
Los marcos estándar vienen en cuatro tamaños: 2, 4, 6 y 8. Todos tienen el mismo ancho. Las diferencias de altura se muestran a continuación.
El material tiene 10 mm de espesor.
RGSC
TABLA DE PESOS
Los marcos estándar vienen en cuatro tamaños: 2, 4, 6 y 8. Todos tienen el mismo ancho. Las diferencias de altura se muestran a continuación.
El material tiene 10 mm de espesor.
RGSK Y RGSBTB
Marco único de tolerancia:
Altura ± 1 mm, ancho ± 0,8 mm.
El espesor del material es de 10 mm.
Los marcos estándar vienen en cuatro tamaños: 2, 4, 6 y 8. Todos tienen el mismo ancho. Las diferencias de altura se muestran a continuación.
TABLA DE PESOS RGSK
TABLA DE PESOS RGSBTB
MÚLTIPLES MARCOS Y COMBINACIONES
MARCOS MÚLTIPLES HORIZONTALES
Los marcos horizontales múltiples se describen enumerando el tipo y tamaño de marco x el número deseado de aberturas horizontales.
MARCOS MÚLTIPLES VERTICALES
Los marcos verticales múltiples se describen enumerando el tipo de marco y el tamaño inferior + los siguientes tamaños anteriores.
MARCOS MÚLTIPLES VERTICALES Y HORIZONTALES
Los marcos múltiples verticales y horizontales se describen enumerando el tipo de marco y el tamaño inferior + los siguientes tamaños por encima de x el número deseado de aberturas.
NOTA !
Todas las designaciones de cuadros múltiples deben ir precedidas por el tipo de cuadro.
MARCOS MÚLTIPLES HORIZONTALES
Los marcos horizontales múltiples se describen enumerando el tipo
y tamaño de marco x el número deseado de aberturas horizontales.
MARCOS MÚLTIPLES VERTICALES
Los marcos verticales múltiples se describen enumerando el tipo de marco
y el tamaño inferior + los siguientes tamaños anteriores.
MARCOS MÚLTIPLES VERTICALES Y HORIZONTALES
Los marcos múltiples verticales y horizontales se describen enumerando
el tipo de marco y el tamaño inferior + los siguientes tamaños por encima de x
el número deseado de aberturas.
