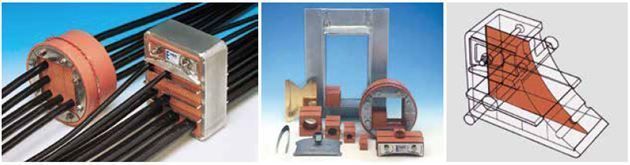

Los marcos y componentes de la serie E proporcionan el mismo sellado que el sistema estándar MCT Brattberg, pero con protección adicional incorporada contra pulso electromagnético (debido a rayos o explosión nuclear) e interferencia (EMI), sabotaje electrónico (EMP sintético) y electricidad estática. La serie E también está aprobada para aplicaciones de puesta a tierra y unión.

VISIÓN GENERAL

El secreto es una lámina de metal templado que evita sistemáticamente que la corriente eléctrica pase a lo largo de la pantalla del cable a través del sello y funciona con éxito como una pantalla de pared extendida. Todas las dimensiones son exactamente iguales para los componentes MCT Brattberg estándar.

E-RGP El E-RGP es un marco redondo de Lycron para ensamblar en mangas. Una lámina de metal templado forma el contacto entre el bloque de inserción y la manga. El sello está disponible en 5 tamaños con las designaciones E-RGP -50, -70, -125, -100, -150 y -200. El tránsito E-RGP está fabricado de Lycron. Las guarniciones de metal son galvanizadas, acero dulce o acero inoxidable. MANGAS Los manguitos de tubería se fabrican a partir de tubería sin costura y se utilizan para alojar el sello E-RGP. MARCOS Los marcos están disponibles en 4 tamaños, designados -2, -4, -6 y -8 dependiendo de la altura. El ancho interno es siempre de 120 mm y la profundidad es de 60 mm. Los marcos se fabrican en los siguientes materiales: • Acero • Acero inoxidable • Acero de aluminio , natural o con un acabado galvanizado en caliente.

E-INSERT BLOCKS / E-ADDBLOCKS Selle cada cable y tubería individualmente. La lámina de metal templado forma un contacto entre la trenza del cable o la tubería y el marco. Inserte bloques con diámetros de orificio desde 4 hasta 110 mm. E-SPARE BLOCKS Selle el espacio no utilizado en el marco para una instalación futura. La lámina de metal templado forma un contacto entre los bloques circundantes y el marco. CALIFICACIÓN Los bloques EMP están marcados en un extremo para mostrar la instalación correcta. STAYPLATES Colocado entre cada fila de bloques de inserción para facilitar la instalación y aumentar la estabilidad mecánica. Material: Acero inoxidable.   PLACA DE COMPRESIÓN Montado antes de la última fila de bloques de inserción. El perno en la placa de compresión se aprieta para comprimir el sistema. Material: hierro fundido galvanizado. PRESSWEDGE E-PTG-120 E-PTG Presswedge se puede usar como alternativa al STG Endpacking y la placa de compresión y también se puede instalar en cualquier posición en el marco. El hardware es acero galvanizado suave o acero inoxidable.

Los bloques y componentes de la serie E se identifican con un prefijo ‘E’, por ejemplo, E-30/12, E-PTG, etc.

ESPECIFICACIONES TÉCNICAS

BLOQUES E-STANDARD

Se encuentran disponibles cables de sellado de módulos electrónicos de hasta 110 mm.

E-SPARE BLOCKS

E-Spare Blocks también está disponible como módulos 90/0 y 120/0.

Peso de los bloques E-Standard y E-Spare en gramos (Peso por mitad para los bloques E-Standard)

Se dispone de cable de sellado E-Addblocks con dimensiones de hasta 68 mm.

E-STG Y E-PTG

RGS

RGS

RGS

E-RGP

ACTUACIÓN

INSTRUCCIONES

INSTALACIÓN E-RGS, E-RGB

INSTALACIÓN E-RGP

Para obtener todas las instrucciones disponibles, contacte con nosotros.
