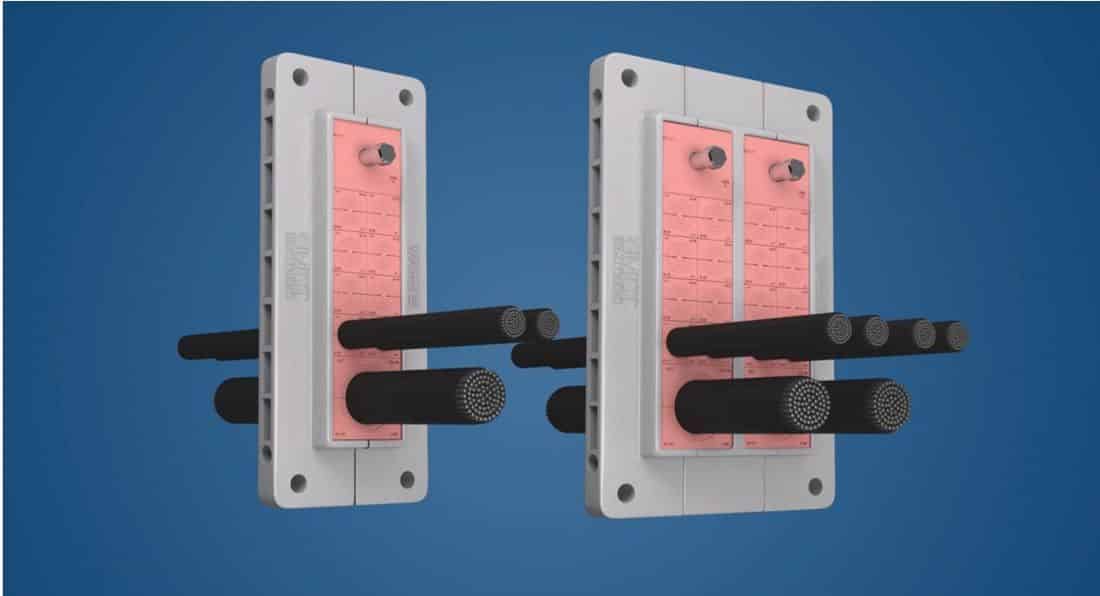

El exclusivo MCT Brattberg RFCS está disponible en tres tamaños básicos de 10, 12 y 16 con una disposición de extensión a los tamaños 20, 24 y 32 respectivamente. Es una alternativa innovadora que se puede abrir / actualizar a los conectores enchufables de alta resistencia y las placas de prensaestopas en los gabinetes.

VISIÓN GENERAL

El marco MCT Brattberg RFCS proporciona:

– Los marcos que ahorran espacio se comparan con los conectores enchufables y prensaestopas de cable convencionales.
– Exclusiva cuña de compresión MCT Brattberg PTG40 que se puede insertar desde ambos lados del marco.
– Fácil instalación y disponibilidad con kits listos para usar que incluyen el módulo de sellado según los requisitos del cliente.
– Clasificaciones: IP IP65, IP67 y NEMA 250 tipo 4x

El kit MCT Brattberg RFCS contiene:

– Marco que se puede abrir.
– Módulos RFCS marcados con diámetro de cable.
– Cuña de compresión.
– Junta para sellar el marco al gabinete.
– Accesorios de montaje.
– Manual de instalación.
– Lubricante.

ESPECIFICACIONES TÉCNICAS

DATOS

Módulos: EPDM – Libre de halógenos, bajo en humo

Aluminio-Grado ADC-12

Junta entre bastidor y armario – EPDM

Junta entre mitades de bastidor – EPDM

Junta de plástico arandela – LDPE

Herrajes de montaje – SS-304



TIPOS Y MODELOS



ACTUACIÓN

GRADO DE PROTECCIÓN DEL RECINTO

IP65 / 67

NEMA 250 Tipo 4x

Para todas las aprobaciones, solicite nuestros certificados

INSTRUCCIONES

Para obtener todas las instrucciones disponibles, contacte con nosotros
